一、SCA 是什么：一分钟看懂

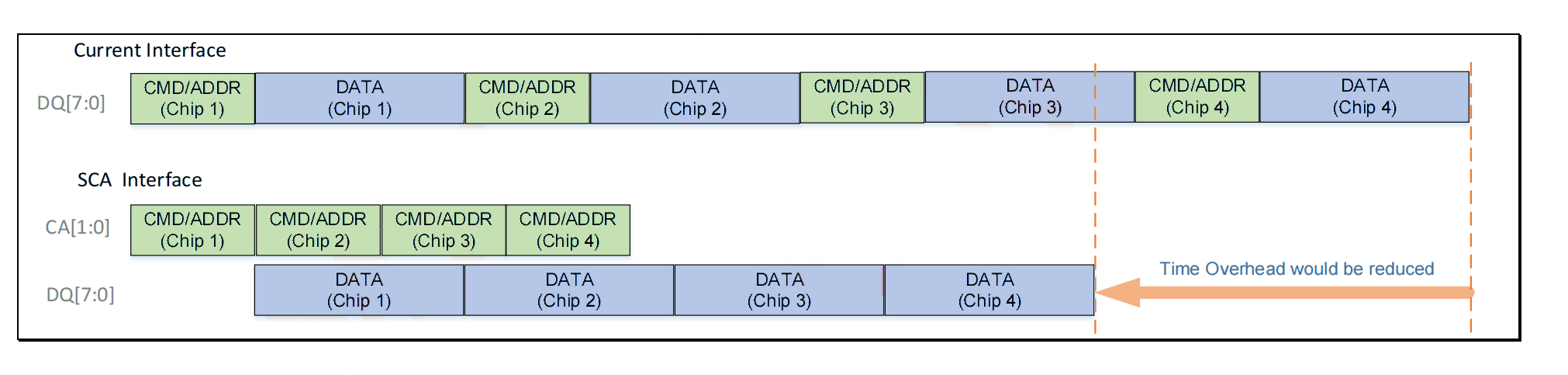

想象一条单向单车道的高速公路（传统 NAND 接口）：货车（数据）要过，客车（命令/地址）也要过，全挤在 DQ[7:0] 这 8 根线上轮流走。车道限速提得再高（IO 速度提升），客车还是得一辆辆排队过——车流中客车占比太高，数据”有效运力”就上不去。落到真实芯片上就是：NAND IO 速度一提再提，命令/地址传输时间却没能同步缩短，IO 效率反而被拖垮，成了存储性能的瓶颈。

SCA（Separate Command Address，命令地址分离）就是在旁边加修一条专用辅道（CA[1:0] 两根线）：客车全走辅道，主道只跑货车。

这样多通道（way-interleaving）工作时：A 芯片在主道卸货的同时，B、C、D 芯片的”报单”已经在辅道上办完了——命令传输时间被”藏”进了数据传输时间里，总时间开销明显缩短。

一句话：SCA 把控制面（命令/地址）和数据面（页数据）彻底分开，控制面走 CA 总线，数据面仍走 DQ/DQS。新一代 NAND 产品陆续开始支持 SCA，以提升 IO 效率。

要特别注意：SCA 是接口协议模式，不是另一套读、写、擦命令集。读、编程、擦除仍遵循 NAND 原有操作规则，只是命令/地址的”投递方式”变了。主机（控制器/PHY）和 NAND 必须始终处于同一种接口模式，否则通信必然失败。

二、硬件怎么接：老引脚换新身份

SCA 不新增引脚，全部靠旧引脚改头换面：

传统模式引脚	SCA 模式身份	变化要点
CE#（片选）	CA_CE#	只管 CA 总线的开关，不再直接控制 DQ 总线
WE#（写使能）	CA_CLK	CA 总线时钟，默认电平从高变低（大坑，见 §3.4）
ALE（地址锁存，仅输入）	CA[0]	变为双向信号
CLE（命令锁存，仅输入）	CA[1]	变为双向信号

SCA 模式使能后的总线术语约定：

CA Bus = CA[1:0] + CA_CLK（控制面，跑命令/地址包）
DQ Bus = DQ[7:0] + DQS_t/DQS_c + RE_t/RE_c（数据面，只跑页数据和状态返回）

最大的观念变化：传统模式里一个 CE# 统管数据、选通、控制所有信号；SCA 模式下 CA_CE# 只负责使能/禁用挂在它下面的 LUN 的 CA 总线，DQ 总线的开关改由 CA 总线上发的”包”（SCE/SCP/SCT 等）遥控（见第五节）。理解这一点，SCA 就懂了一半。

三、进入与退出 SCA 模式

3.1 两种使能方式

方式	操作	特点
SCA 引脚硬接（推荐方式）	上电时 SCA 引脚接 VccQ = SCA 模式；接 Vss 或悬空 = 传统模式	兼容性最好；同一封装上多个 SCA 球必须全部同样接法；想退出只能断电改接法再上电
Set Feature 软切	传统模式下发 `EFh / FA 02h / P3[7]=1`	灵活；要求同一 channel 上所有 target（CE#）同时切换；建议所有训练完成后再切；切换完成后不可再用传统命令访问该通道

Set Feature（FA 02h）寄存器相关位速查：

位	名称	说明
P3[7]	SCA enable	0=禁用（默认），1=使能。可被 SCA-RESET、第 1 个 FFh、FDh 复位（FDh 仅适用于单 LUN 的 CA_CE）。若 SCA 已由引脚使能，此位必须保持 0
P4[1]	SCA_DQMIRR	DQ 镜像：0=禁用（默认），1=使能。仅在引脚使能 SCA 的场合使用（软切 SCA 时镜像配置方式与传统模式相同）

禁止混用：引脚已经拉高使能 SCA 的通道，P3[7] 必须保持 0，不要”双保险”。

3.2 Set Feature 软切的完整时序

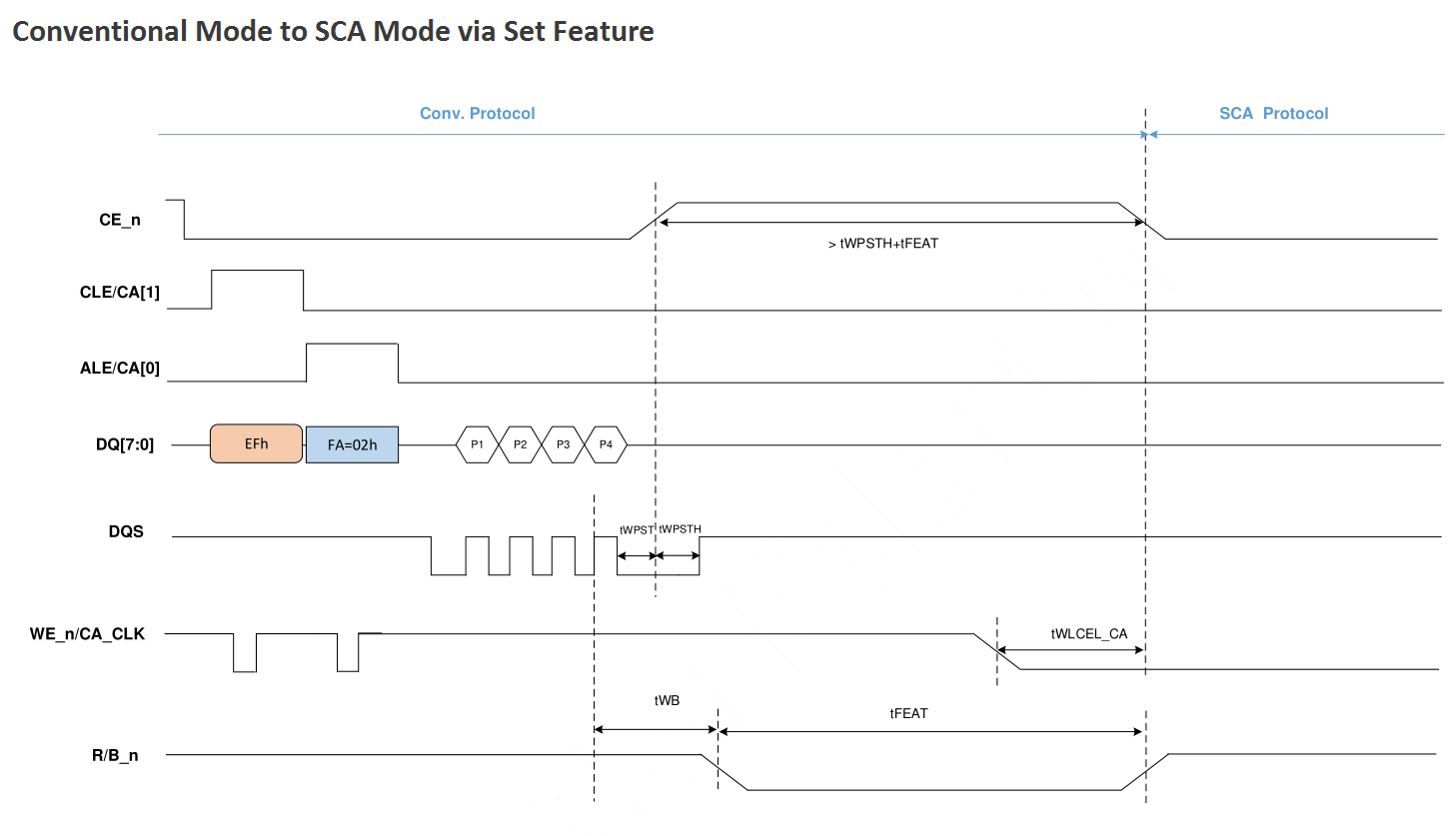

下图为传统模式通过 Set Feature 切换到 SCA 的完整过程：

关键点：

在传统模式下对目标 channel 的每一个 CE 发 EFh + 02h + P1~P4（P3[7]=1）；
写完后满足 tWPST/tWPSTH → tWB → tFEAT（图中间的长等待段），NAND 内部完成切换；
tFEAT 结束后 NAND 已进入 SCA 模式：WE_n 引脚身份变为 CA_CLK，且必须在第一次拉低 CA_CE# 之前至少 tWLCEL_CA（100ns）先把 CA_CLK 驱动为低；
切换完成后，不能再用传统格式发命令（包括用传统 EEh 回读 Feature 验证——这是新手最常犯的错误）。

3.3 退出 SCA：SCA-RESET

软切进入的 SCA，用 SCA-RESET 退出（NAND 处于 ready 状态时接受）；同样要求同 channel 所有 CE 一起退出。

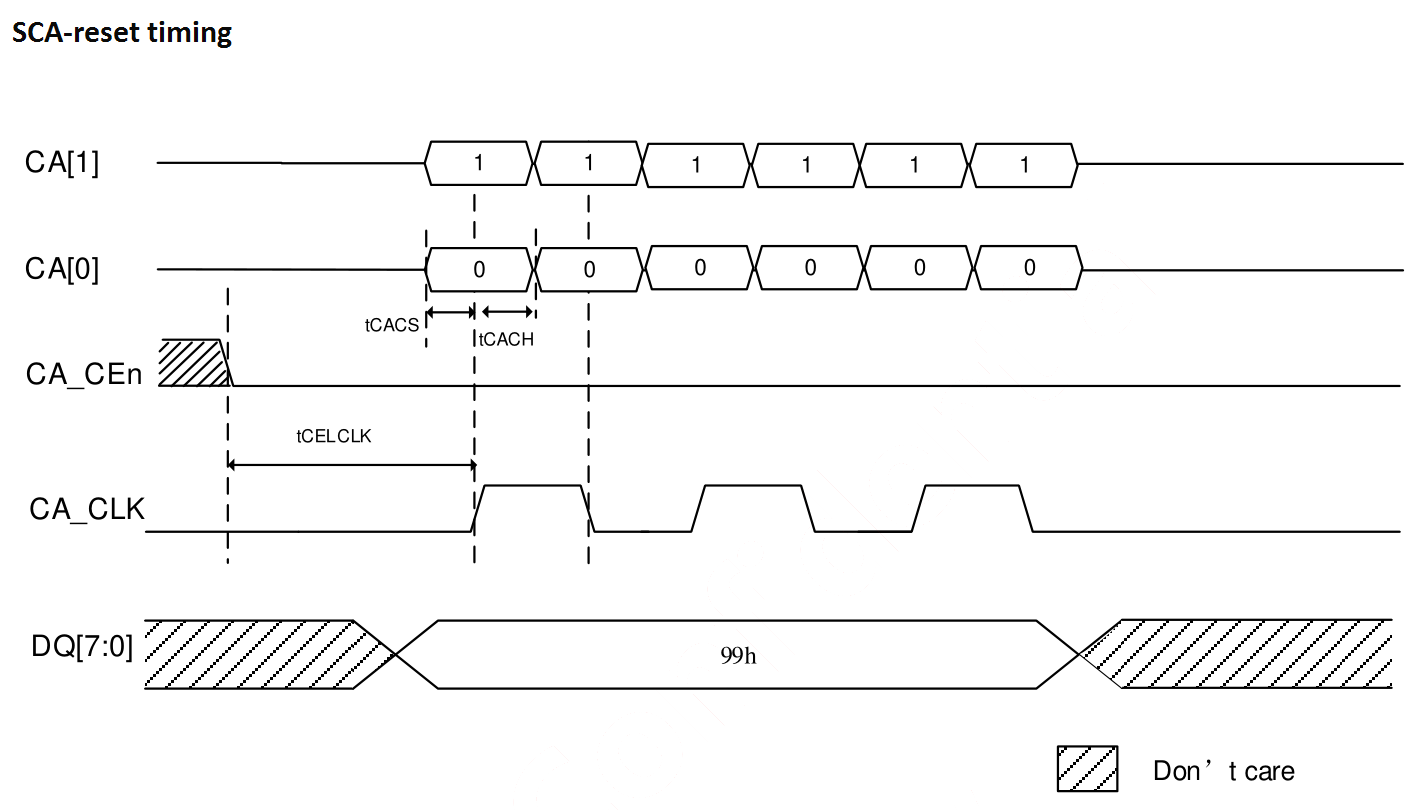

格式：CA[1:0] 上发复位包头（10 10），DQ[7:0] 上同时发 99h。
拿不准芯片现在什么模式：发一次 SCA-RESET——本来是传统模式就纹丝不动；是 SCA 模式就响应并退回传统模式。相当于”强制回默认”。
转回传统模式后，WE_n/CA_CLK 要等 tWB 之后才能拉高。

3.4 上电时序大坑：CA_CLK 极性

WE# 默认高电平，但 SCA 的 CA_CLK 默认低电平——身份变了，默认电平也反了。
因此上电进入 SCA 后，必须先把 CA_CLK 初始化为低，再拉低 CA_CE#：
- Case 1：CA_CLK 上电即是低——无需动作；
- Case 2：CA_CLK 上电为高——必须在第一次拉低 CA_CE# 之前至少 tWLCEL_CA（100ns）先把 CA_CLK 驱动为低。

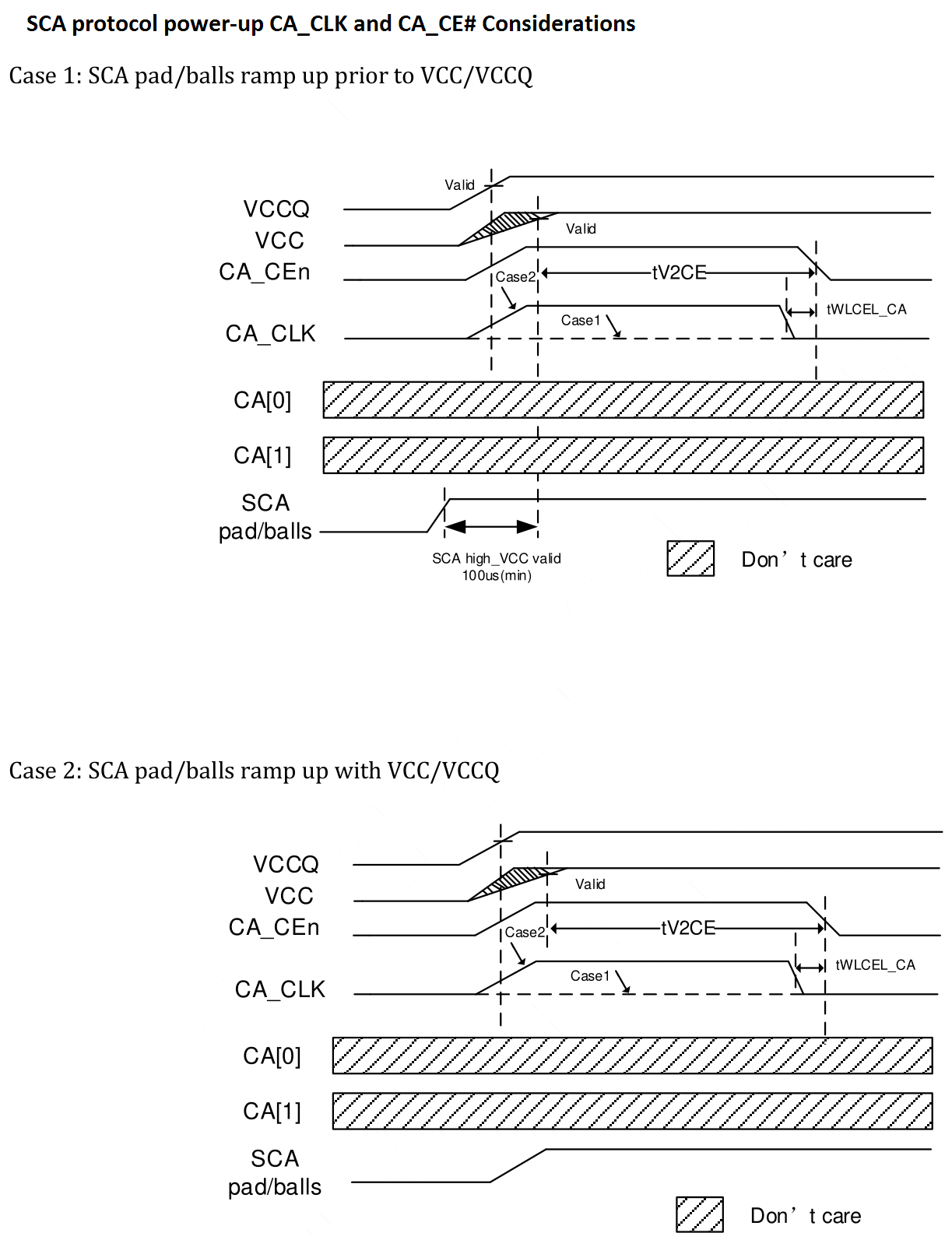

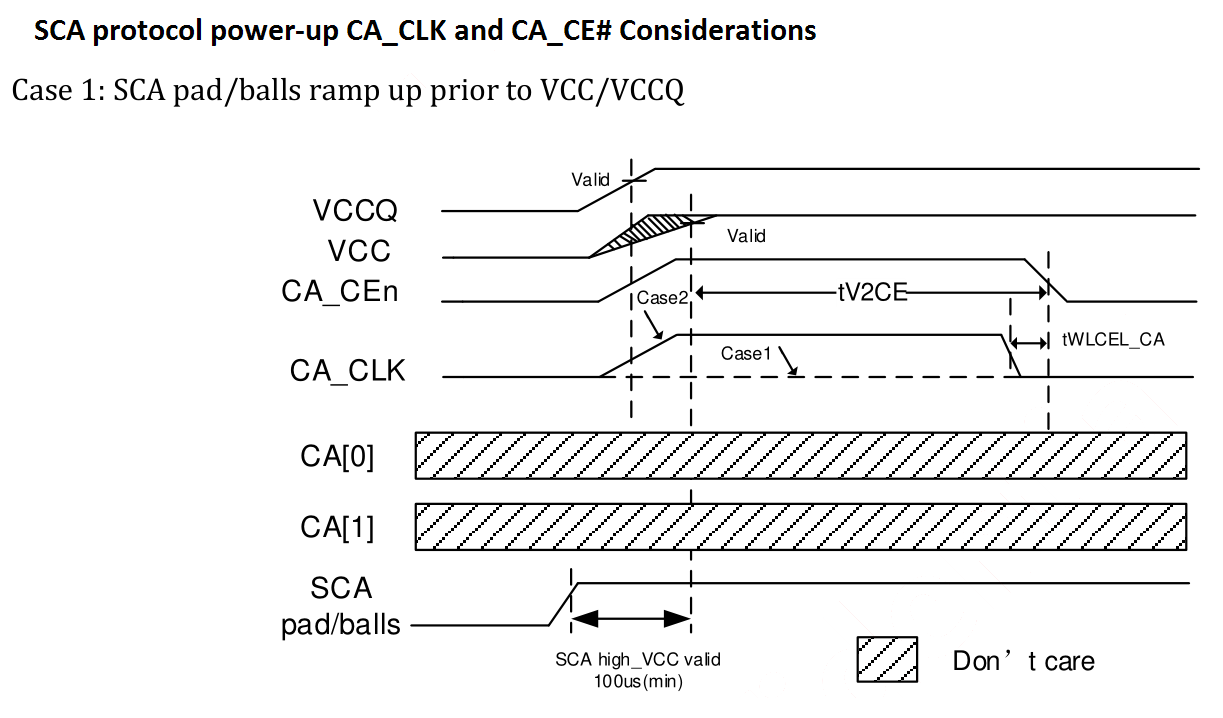

上电时 CA_CLK 与 CA_CE# 的时序（Case 1 / Case 2）

两种上电路径（对应图中 Case 1 / Case 2）：

SCA 引脚先于 VCC/VCCQ 爬升（要求 SCA 高电平、VCC 有效后保持 100us(min)）；

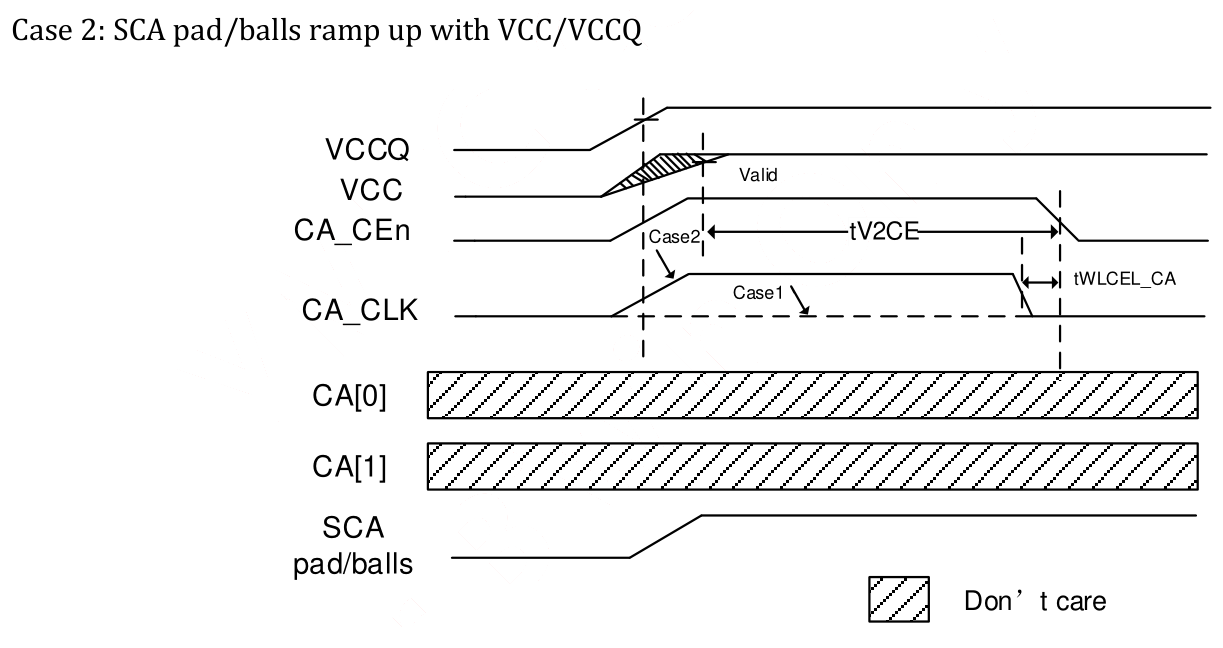

SCA 引脚与 VCC/VCCQ 一起爬升（此情形要求拉高 SCA 引脚时 CA_CE# 必须保持高）。

上电后 Vcc/VccQ 均有效起，CA_CE# 需保持高 tV2CE ≥ 200ns 才允许拉低。

3.5 DQ 镜像模式

使能后 NAND 逻辑上把 DQ[0]~DQ[7] 反着解（DQ0 当 DQ7、DQ1 当 DQ6……），PCB 布线交叉时无需飞线。
引脚使能 SCA 时用 FA 02h P4[1]=1 配置；单 LUN 的 CA_CE 可用 EFh 或 D5h 设置，多 LUN 的 CA_CE 只能用 EFh。
不要为了”试试”随意打开镜像——会造成”状态正常、读数据全错”的假象。

四、CA 总线怎么说话：一切都是”包”

CA 总线上不叫”发命令”，叫发包（Packet）。

4.1 包结构：6 个时钟周期一个包

每个 CA 输入包 = 4 位包头（Header）+ 8 位包体（Body），共 6 个 CA_CLK 周期：前 2 个周期传包头（声明包类型），后 4 个周期传 8 位内容（命令码或地址）。

两根线并行分摊，CA[0] 走偶数位、CA[1] 走奇数位：

CA[0]：Bit[0]、Bit[2]、Bit[4]、Bit[6]
CA[1]：Bit[1]、Bit[3]、Bit[5]、Bit[7]

命令输入周期（以命令包为例，包头 10 00，注意 CA_CLK 默认低电平、CA_CE# 提前 tCELCLK 拉低）：

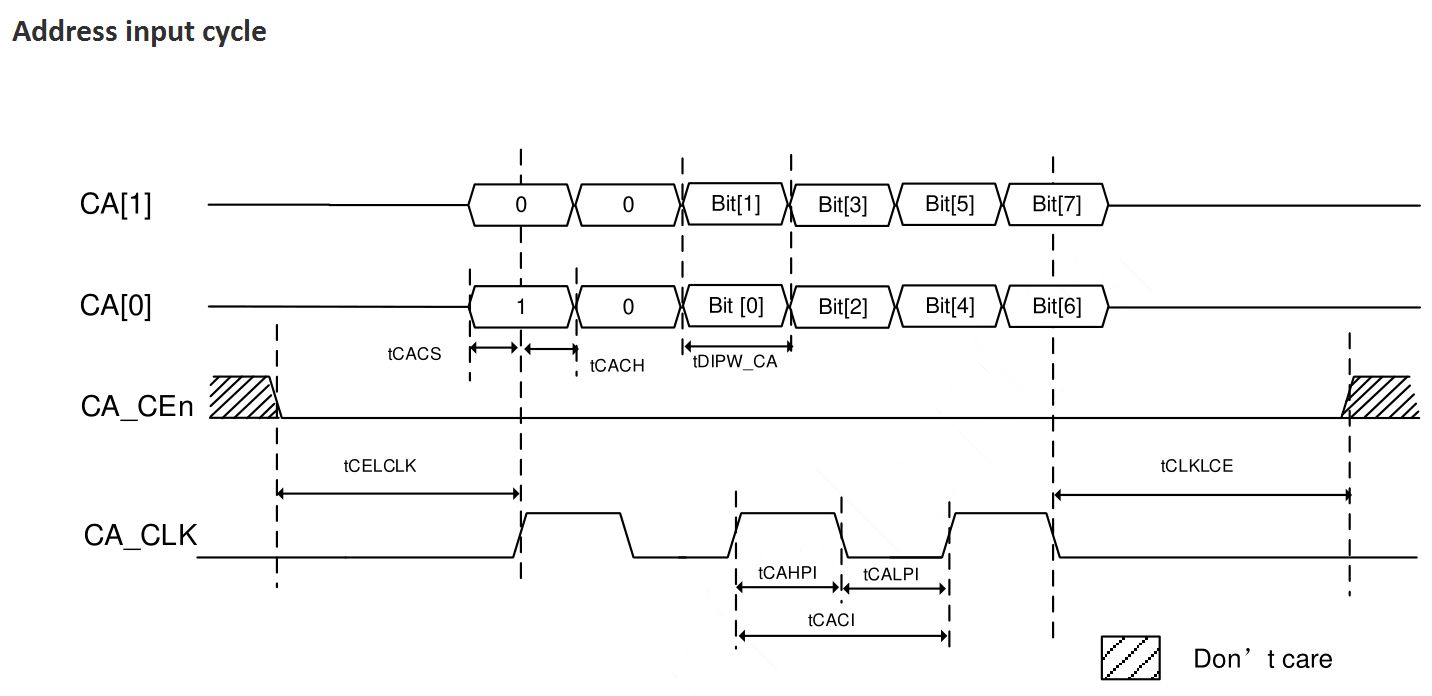

地址输入周期（包头 01 00，结构完全相同，只是包体换成地址字节）：

NAND 侧只支持 1-cycle header。字节之间 CA_CE# 必须保持低。

4.2 包头编码速查表

包头（2 周期，CA[1]CA[0]）	含义
00 00	数据输出
00 10	数据输入
01 00	地址输入
10 00	命令输入
10 10	SCA-RESET
10 11	NTO（Non-Target-ODT）
11 01	SCE（Select Chip Enable）
11 10	SCP（Select Chip Pause）
11 11	SCT（Select Chip Terminate）
其余编码	Reserved

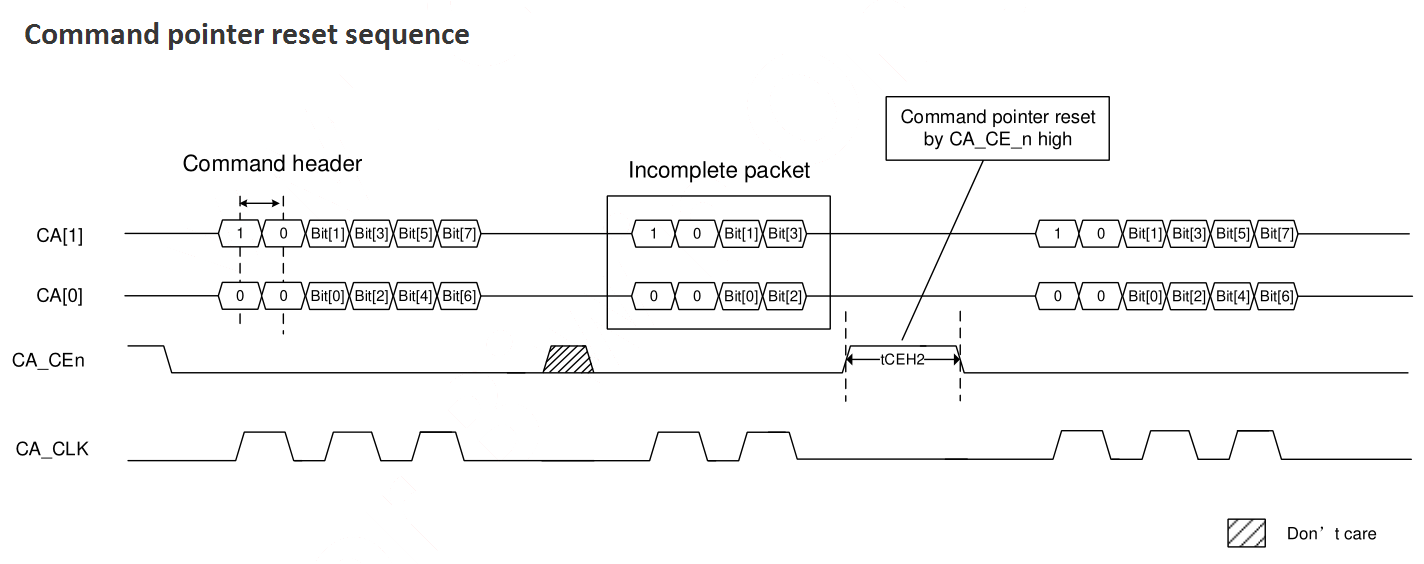

4.3 命令指针复位：包发到一半想反悔

把 CA_CE# 拉高（保持 tCEH2=30ns）即可：正在传的包作废，该 CA_CE# 下所有 LUN 的命令指针归零，从下一个包头重发即可。这是”软取消”任意进行中 CA 包的万能手段，也是复位流程里的规定动作（见 §8.2）。

4.4 一个完整例子：SCA 下的 Set Feature

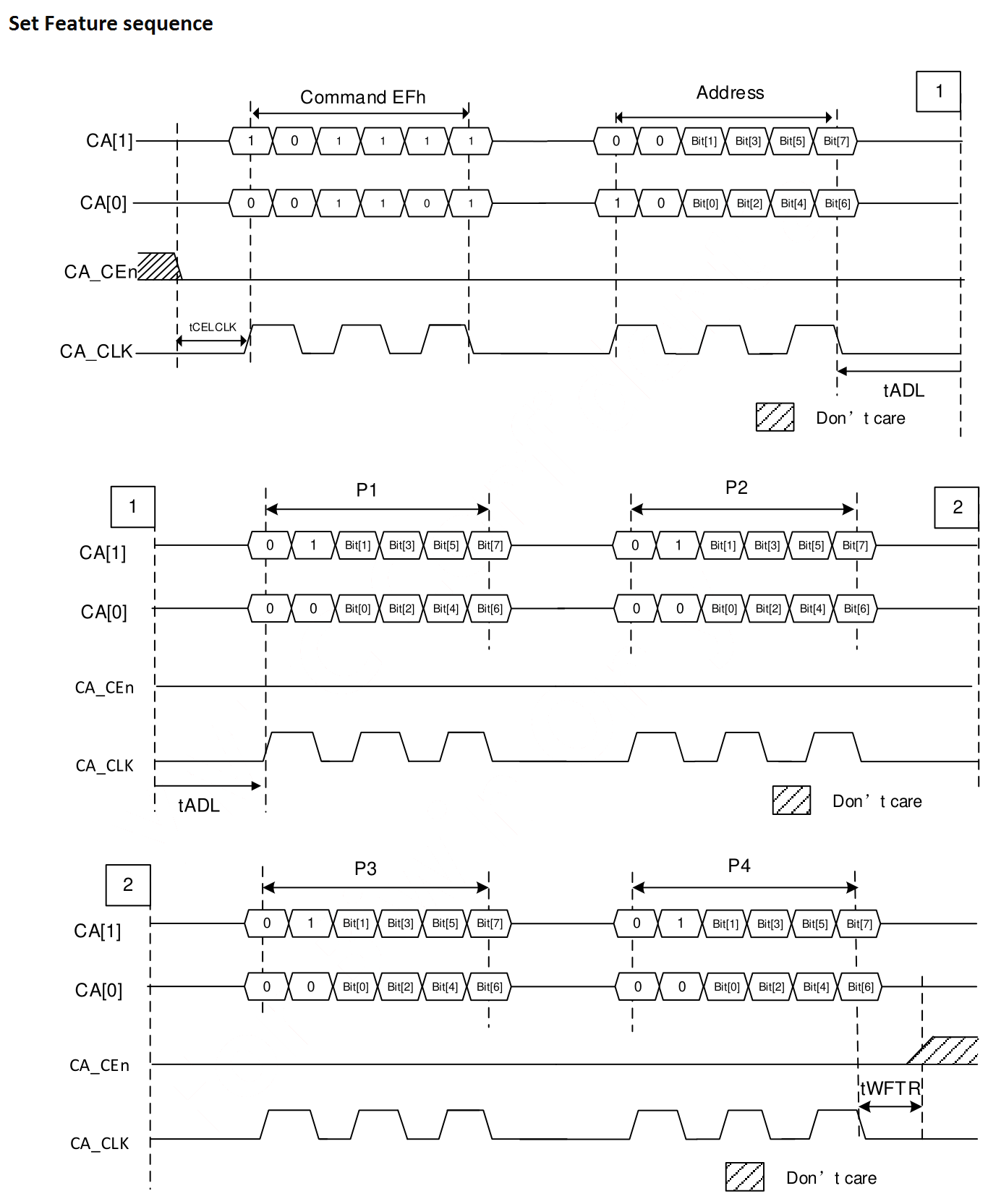

Set Feature（EFh）序列 = 命令包（1000 + EFh）→ 地址包（0100 + FAh）→ 4 个数据包（P1~P4，0010 + 数据字节）。注意图中的接续标记（1、2）表示同一序列的换行，CA_CE# 全程保持低：

4.5 CA 读回：NAND 怎么”回话”

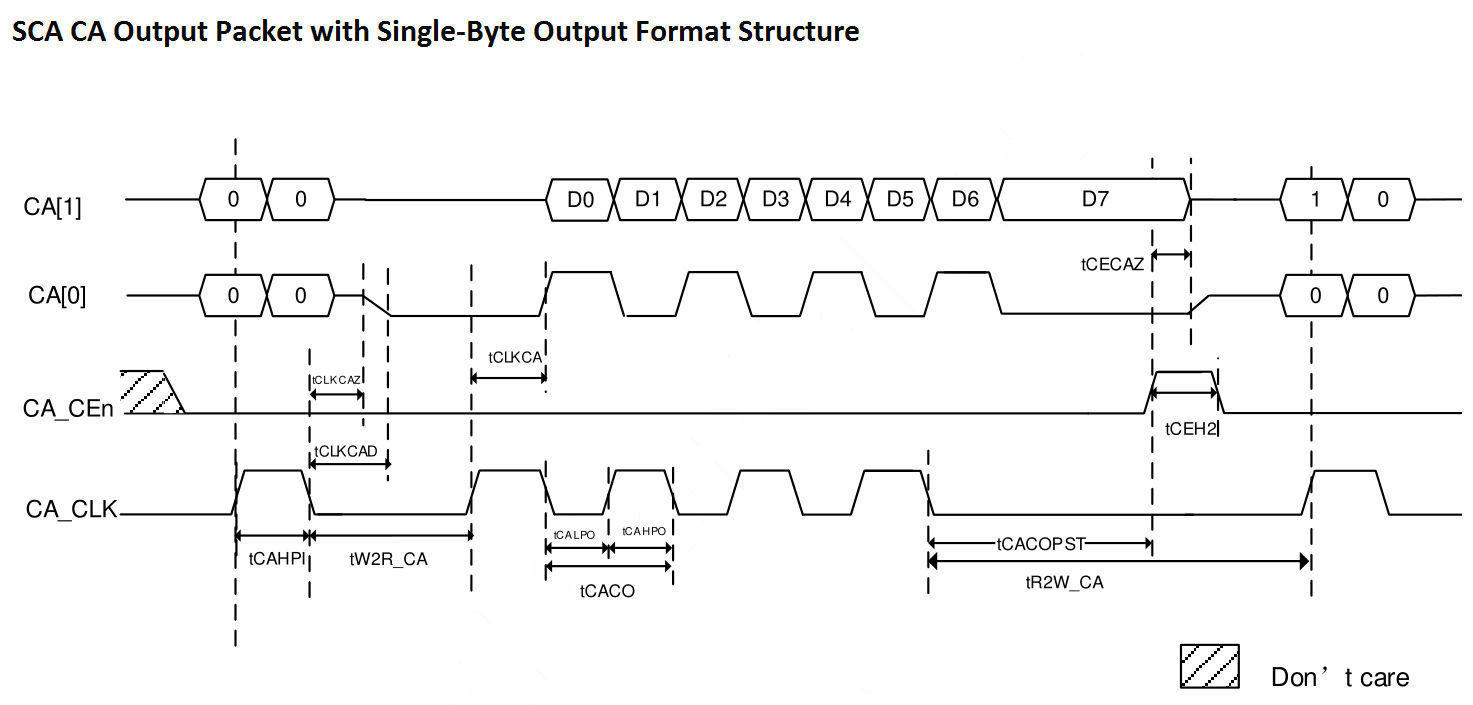

状态、Feature 寄存器等少量数据可从 CA 总线读回。CA 输出包结构如下：

流程（结合上图）：

主机发数据输出包头（00 00），NAND 进入 CA 输出模式；
主机在 tCLKCAZ 内**松手（Hi-Z）**CA[1:0]；
NAND 在 tCLKCAD 后接管总线，先驱动 “00b” 前导码；
tW2R_CA 之后主机翻转 CA_CLK 逐位读出：CA[1] 出数据、CA[0] 是选通信号；
读满一个字节后把 CA_CE# 拉高，NAND 在 tCECAZ 内 Hi-Z，主机即可继续发下一个包头。

两个要点：

每读一个字节都要重新发一次输出包头。Get Feature（EEh）读 4 字节寄存器 = 4 轮”包头 + 读字节”，只发一次读取头、指望连读 4 字节，结果必然是全零或格式错误。
Get Feature / Get Feature by LUN 序列期间不允许状态读、不允许 LUN 交织。

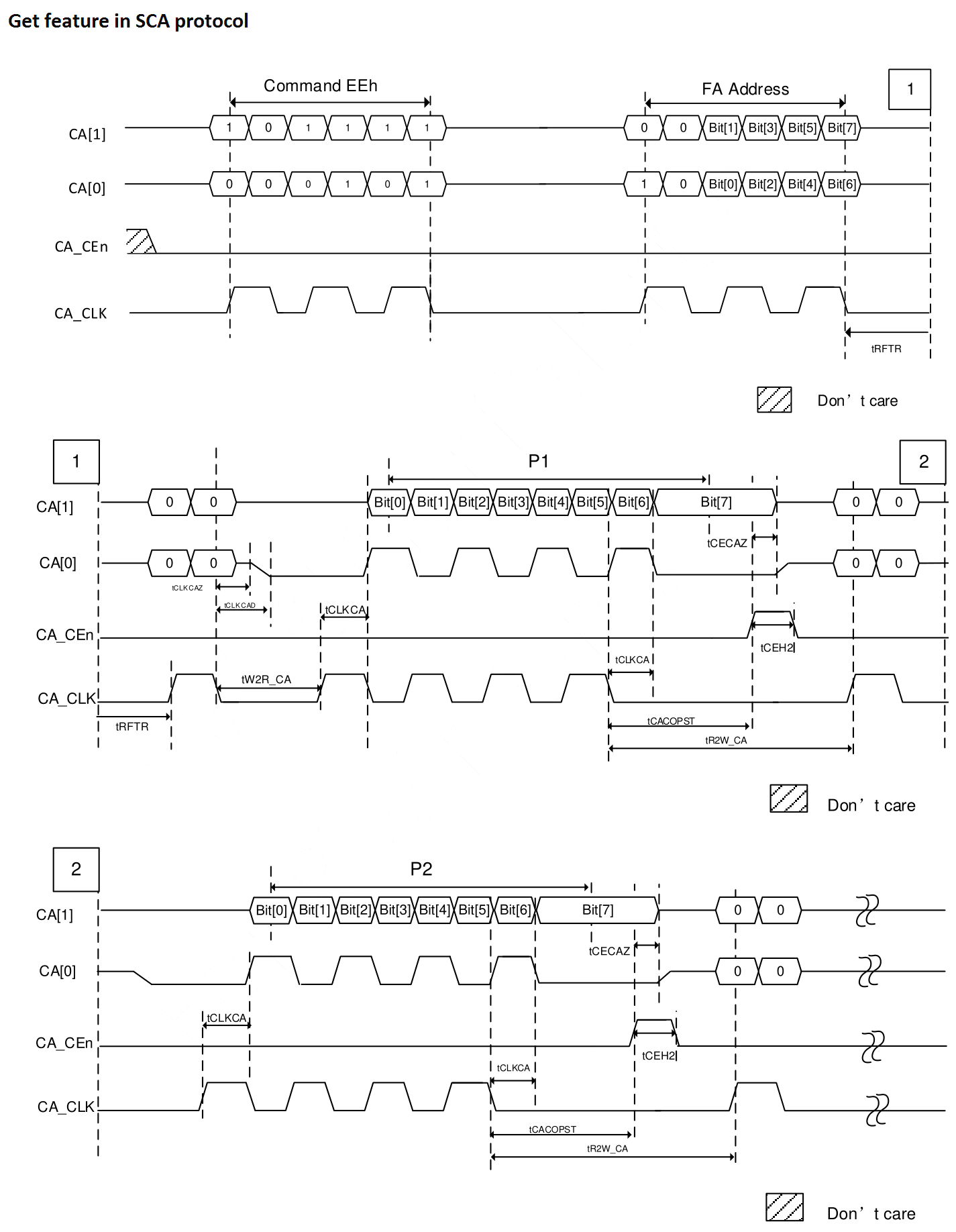

SCA 下 Get Feature 的完整时序（EEh → FA 地址 → 逐字节读回 P1~P4）：

78h（Read Status Enhanced）支持 78h + 4 地址 + CA 输出包 + DOUT 及其重复组合。

五、遥控 DQ 总线的四个包：SCE/SCP/SCT/NTO

SCA 把 DQ 总线变成”遥控的”——CA_CE# 不再直接控制 DQ，改由这四个包调度。用餐厅打比方：

包	类比	作用	关键细节
SCE（Select Chip Enable）	“3 号桌，开始上菜！”	启动/恢复指定 LUN 的数据突发	包体带 LUN[2:0] 地址；DIR 位保留为 0；每次 SCE 后（若使能）都有 DQ warmup 周期
SCP（Select Chip Pause）	“3 号桌先停一下”	暂停突发，之后可 SCE 恢复	数据速率 >800MT/s 时必须用 SCP 停突发（信号完整性原因），不允许直接停 RE_n 或 DQS 翻转；恢复后需 warmup
SCT（Select Chip Terminate）	“3 号桌这单取消”	彻底终止突发	终止后不可恢复；要终止”已暂停”的突发，必须先 SCE 恢复再 SCT
NTO（Non-Target ODT）	空闲服务员去过道站好维持秩序	让不传数据的 LUN 在 DQ 总线挂出端接电阻，改善信号完整性	见 §5.4

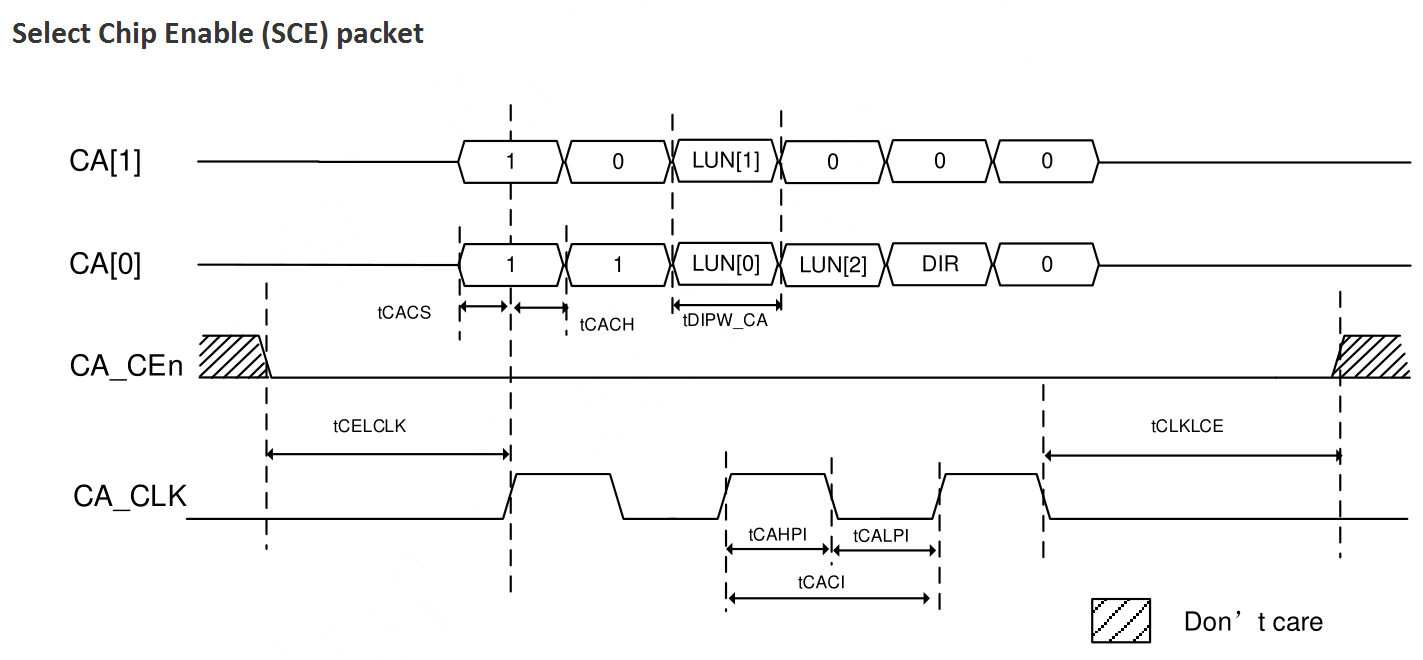

5.1 SCE：启动数据突发

包体 = LUN[2:0] 目标地址。注意 SCE 与 RE_n 的时序关系（tSCRES/tSCR）：RE_n 有效后至少 10ns 才能发完 SCE，SCE 包结束后至少 50ns RE_n 才允许拉低开始读。

5.2 SCP：暂停（高速时唯一合法的暂停方式）

速率超过 800MT/s 后，不允许靠”停RE_n/DQS 翻转”来暂停突发，必须发 SCP；之后用 SCE 恢复，恢复后需要 warmup 周期。低速场景虽然可以停时钟，但建议统一用 SCP，流程更一致。

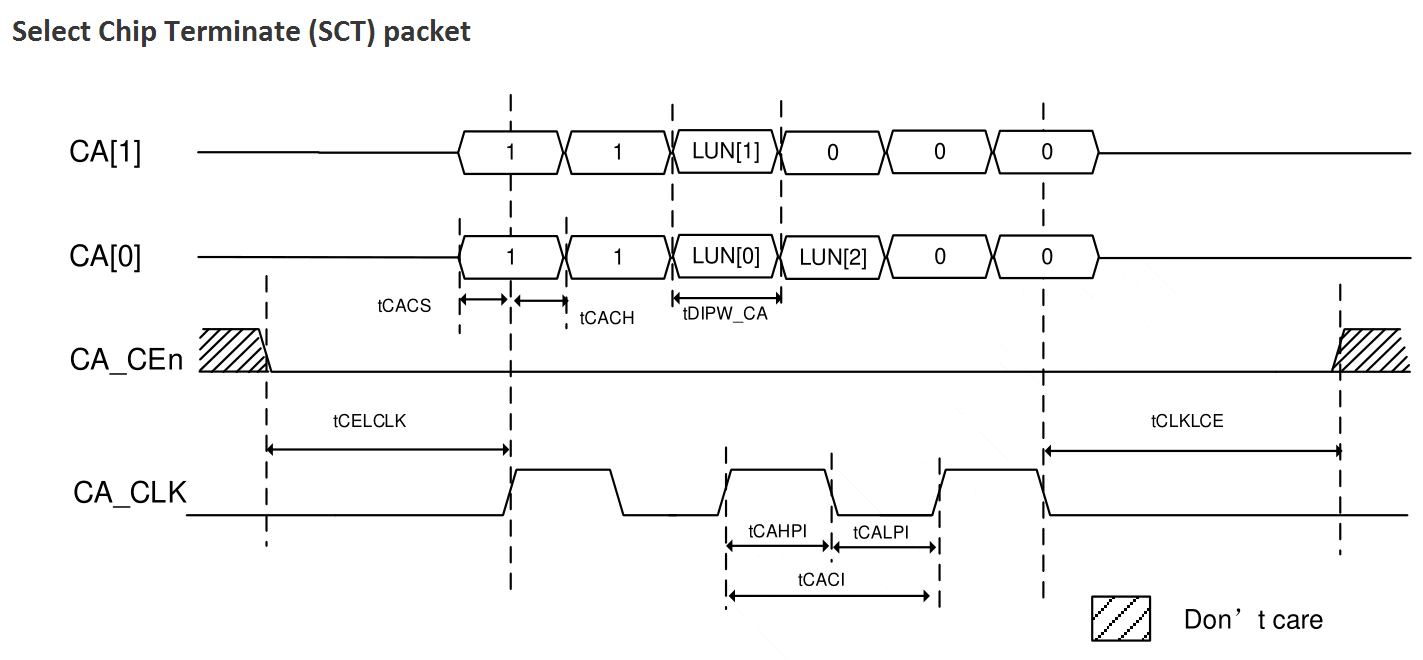

5.3 SCT：终止（不可恢复）

终止后该突发不可恢复，只能重新发起；
要终止一个已 SCP 暂停的突发，必须先 SCE 恢复、再 SCT；
SCT/SCP 包最后 CA_CLK 下降沿后，DQ/DQS/DBI 在 tSCZ（≤50ns）内进 Hi-Z。

5.4 NTO：让”围观群众”帮忙端接

多 LUN/多 Package 共享 DQ 总线时，正在传输的 LUN 信号质量会被未端接的”围观”负载拖累。NTO 包让不传数据的 LUN 挂出 ODT 端接电阻，明显改善高速信号完整性。

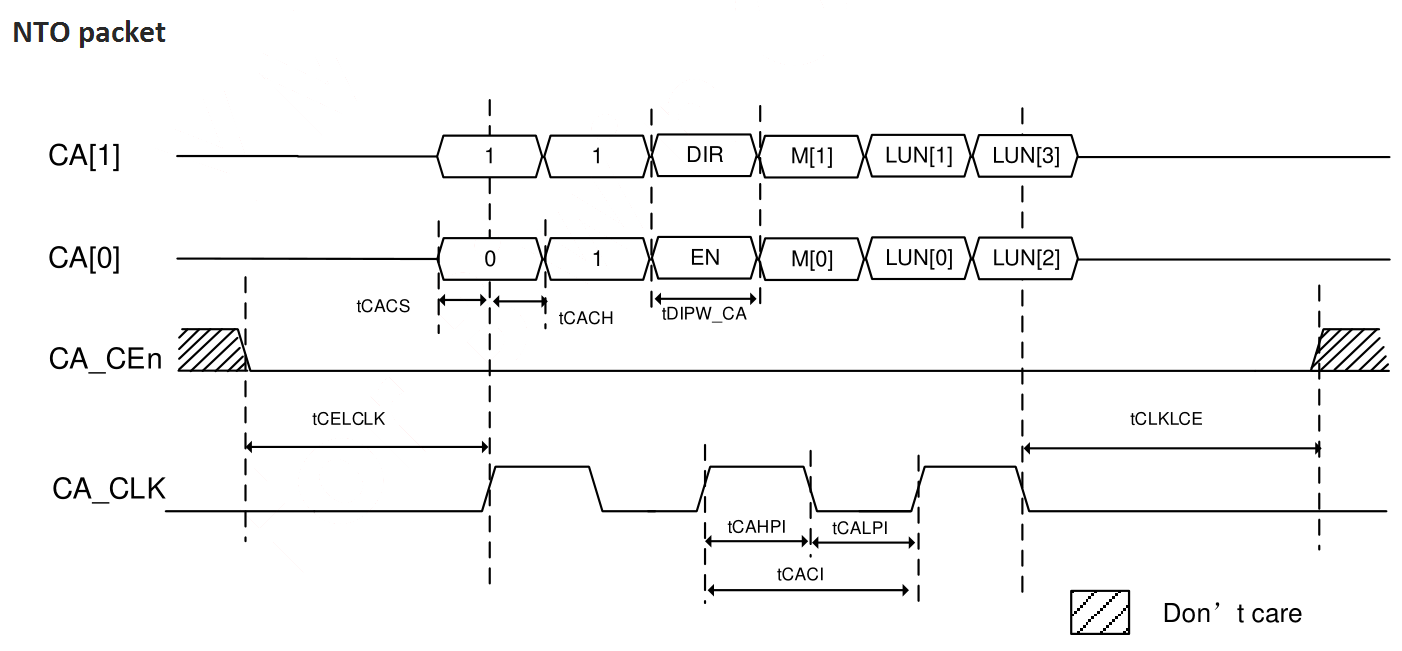

NTO 包结构（包体字段：EN=使能/禁用、DIR=输入/输出方向、M[1:0]=作用范围、LUN[3:0]=单 LUN 地址）：

M[1:0] 编码：

M[1:0]	含义
00b	该 CA_CE# 下所有已配置为提供非目标 ODT 的 LUN 全体响应（LUN 地址位被忽略）
01b	仅 LUN[3:0] 选中的单个 LUN 响应
10b / 11b	保留

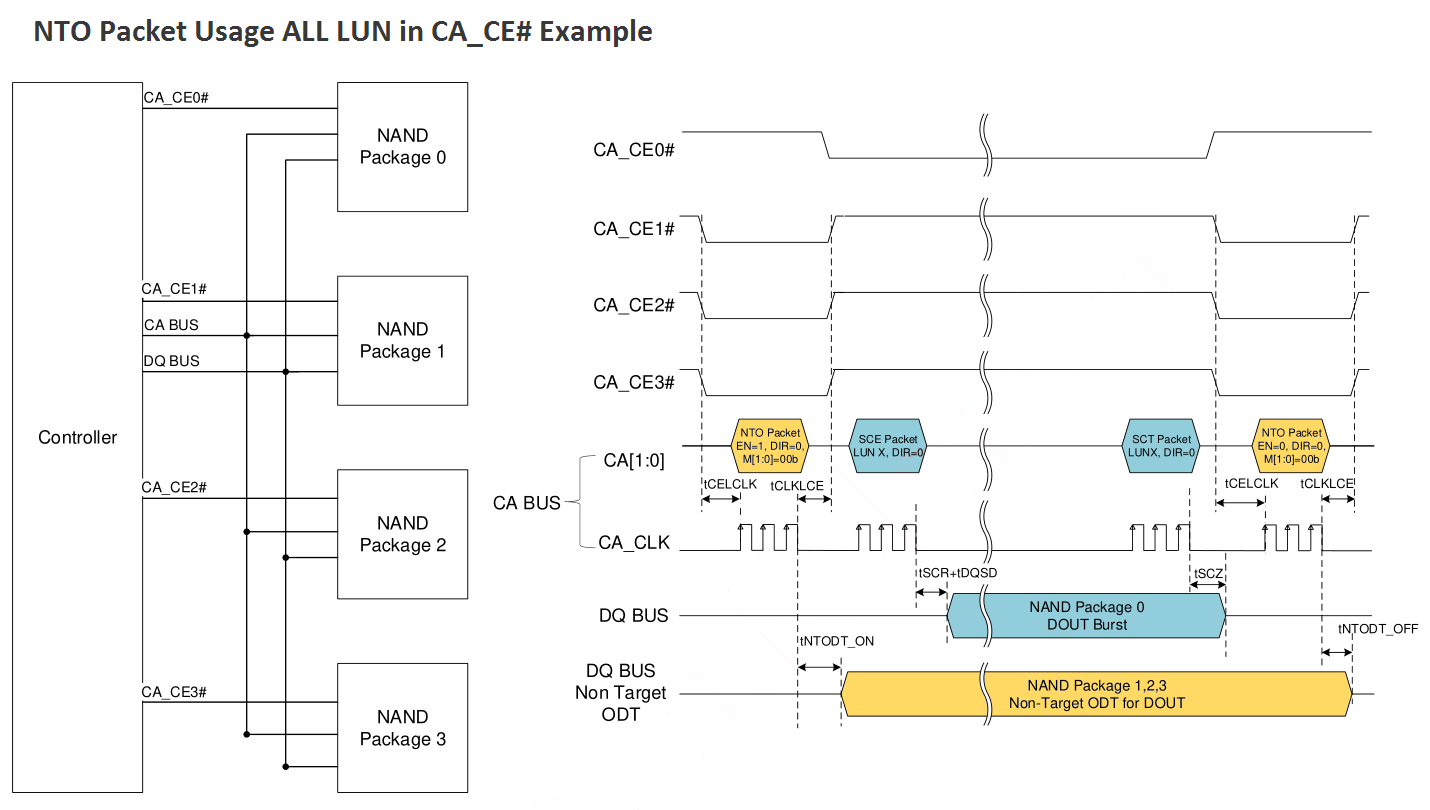

用法一：全体模式。要让 Package 1/2/3 同时开非目标 ODT，发 NTO 时把它们的 CA_CE# 全部拉低即可，一条包搞定多片。注意 NTO 包把 SCE/SCT “包夹”在中间，保证整个数据突发期间 ODT 恒定：

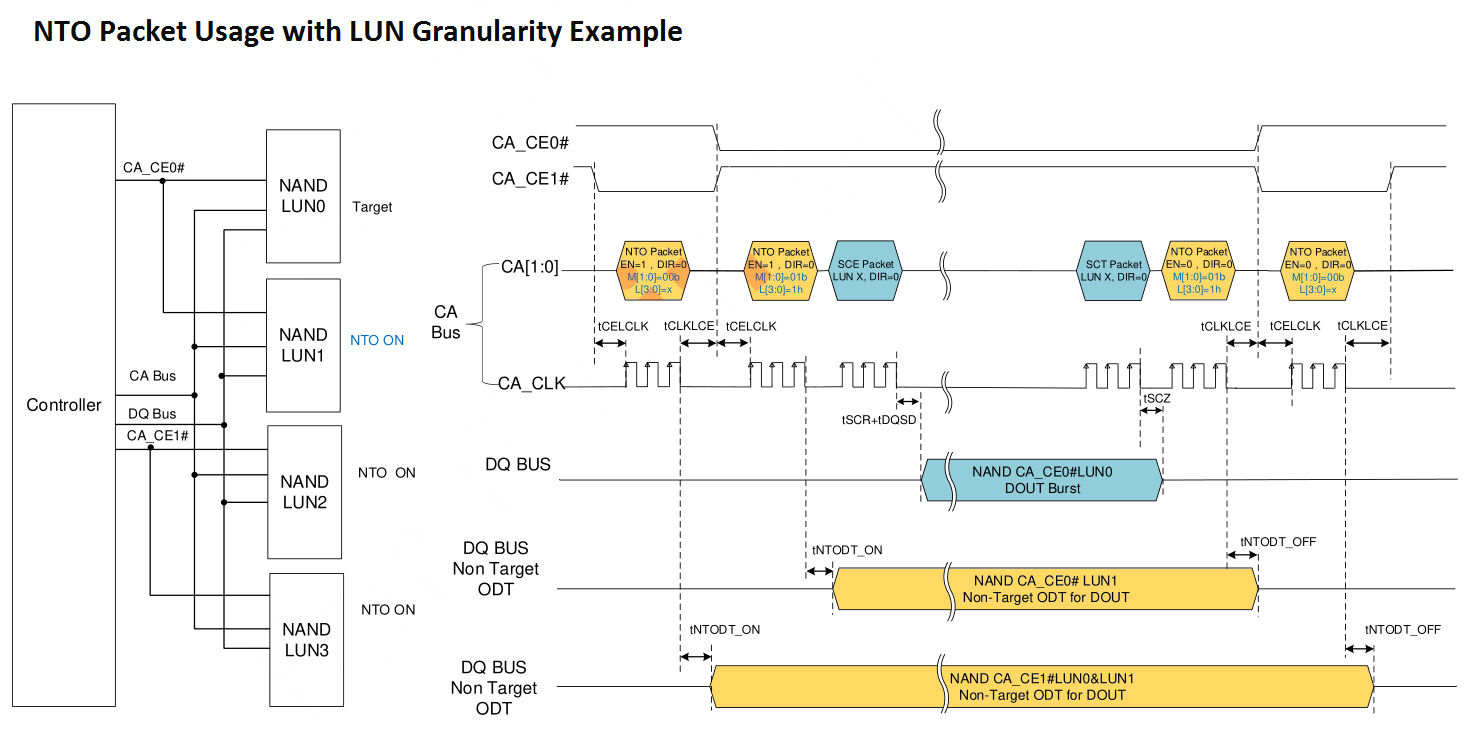

用法二：单 LUN 粒度。先 M=00b 给 CA_CE1# 全体开，再 M=01b + L[3:0]=1h 只给 CA_CE0# 的 LUN1 开——实现细粒度阻抗管理：

NTO 动作延迟：使能/禁用均在最后 CA_CLK 下降沿后 60ns 内（tNODT_ON / tNODT_OFF）。

六、数据突发：输入与输出

6.1 数据输入（主机 → NAND）

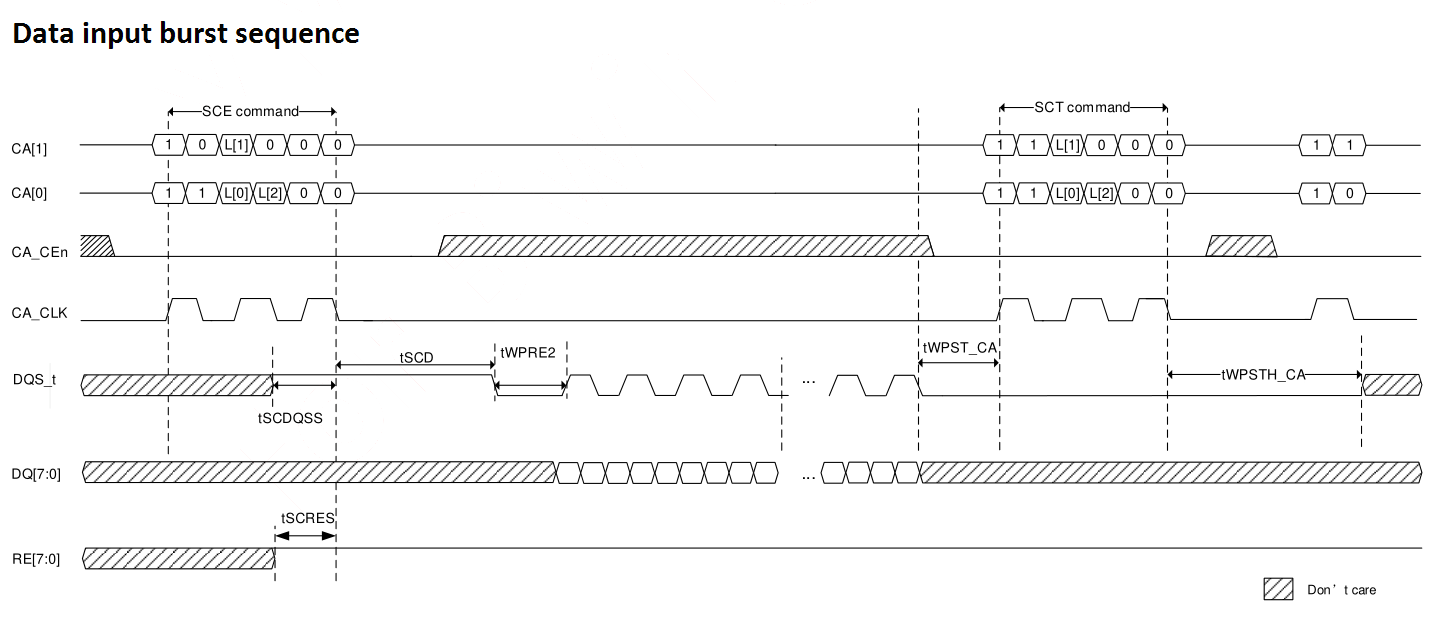

SCE 包启动、SCT 包收尾，DQS 在 SCE 规定的时序（tSCD/tSCDQSS）后开始翻转，中间是纯粹的 NV-DDR3 数据流，前导码 tWPRE2 ≥ 25ns：

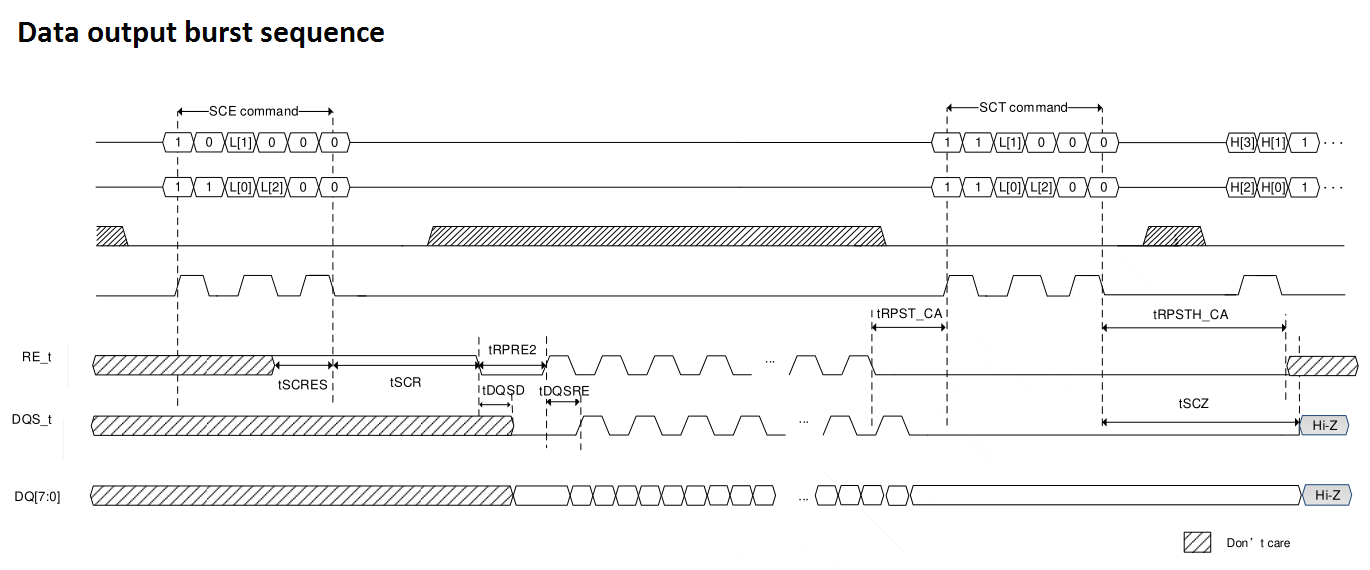

6.2 数据输出（NAND → 主机）

SCE 启动后，RE_t/RE_c 按 tSCRES/tSCR 时序开始翻转，NAND 经 tDQSRE 输出 DQS，数据随 DQS 流出，SCT 收尾后总线在 tSCZ 内回 Hi-Z，RE 前导码 tRPRE2 ≥ 30ns：

要点：页面数据始终走 DQ/DQS 数据面，SCA 只把命令/地址搬到了 CA；不要因为”CA 能读回状态”就试图在 CA 上读页数据。

七、命令分两类：交织是 SCA 的灵魂

命令按是否占用 DQ 总线分两类：

DQ 相关命令（占用数据总线）：

从 cache/page 寄存器读、向 cache/page 寄存器写
列地址修改命令（Change Read Column 等）
编程、擦除、阵列读
DCC 训练（18h）、读训练（62h）、写训练（63h/64h）

非 DQ 相关命令（不占数据总线，随时可发）：

读状态类：70h、78h、73h、75h、77h、72h等
Set/Get Feature：EFh/EEh、LUN 版 D5h/D4h
Read ID：90h

核心规矩：

一个 LUN 上有 DQ 相关命令正在执行 / 排队等突发 / 突发被 SCP 暂停时，不许再给它发 DQ 相关命令；
非 DQ 相关命令随时可发，哪怕该 LUN 正忙；
例外限制：会改变 DQ 总线输入/输出选项的 Set Feature（如 warmup、ODT 设置），不许发给正在进行 DQ 总线操作或正在提供 ODT 的 LUN。

这条规矩成就了 SCA 的精髓：LUN0 在 DQ 总线上猛传数据的同时，可以随意给 LUN1、LUN2 发命令——控制流和数据流彻底解耦。

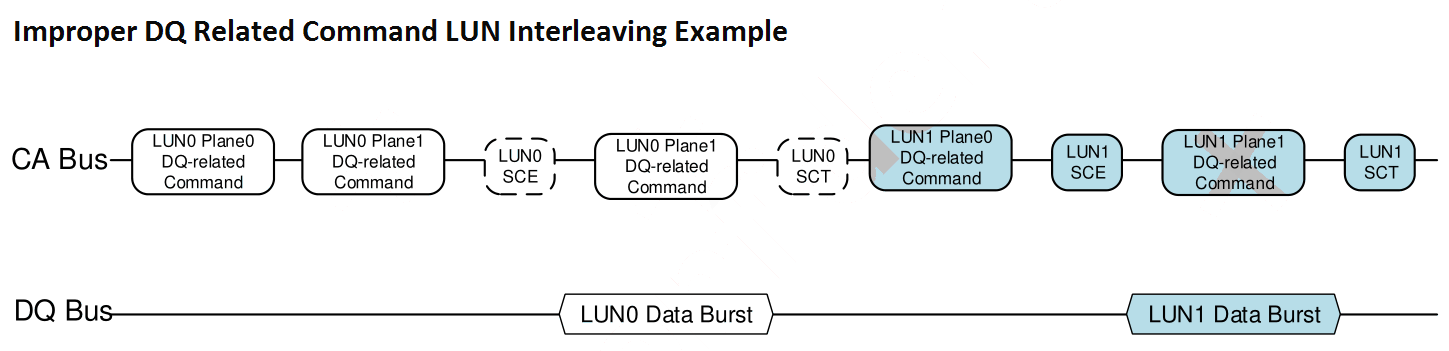

❌ 错误示范：LUN0 数据突发还没结束，又给 LUN0 发下一条 DQ 相关命令（下图中 LUN0 的第二条 DQ 命令落在 LUN0 Data Burst 期间，非法）：

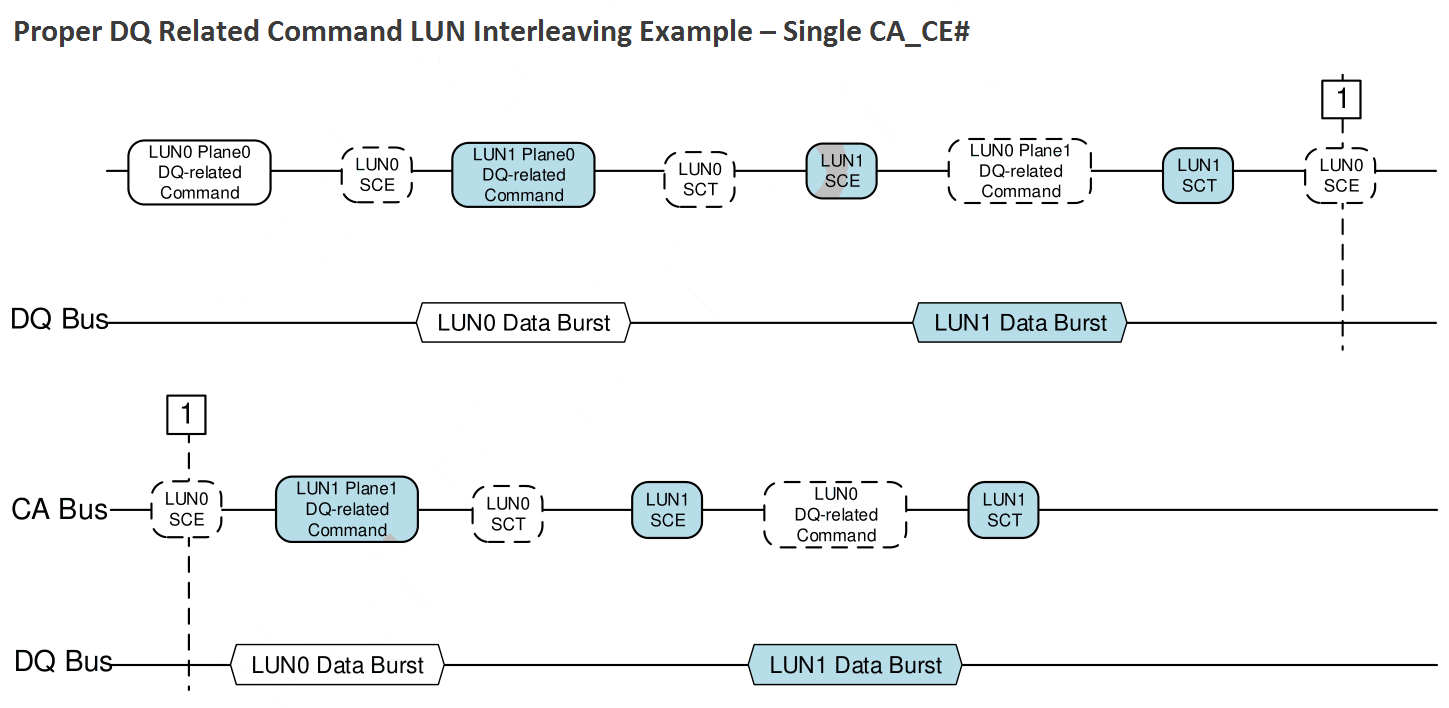

✅ 正确示范：LUN0 突发期间给 LUN1 发 DQ 相关命令并 SCE 启动 LUN1 的突发；突发期间穿插非 DQ 命令（读状态、Get Feature by LUN 等）：

另外注意：主机要把命令集按原子序列发送，中途插入破坏命令集的命令会被视为非法命令序列。传统模式”任意时刻插一条状态命令”的习惯不能照搬到 SCA。

八、三条最容易踩的铁律

8.1 读数据前必须先”改列地址”

LUN 级 / plane 级阵列读（如 00h-30h）在 tR 结束后，必须先发 06h-E0h 或 05h-E0h（Change Read Column Enhanced / Change Read Column），再发 SCE 启动数据输出。

不许省略，也不许拿 00h 凑数替代；
CE# 级阵列读（Read Parameter Page、Read UID）只能用 05h-E0h（不能用 Enhanced 版）；
DCC 训练（18h）、读/写训练序列不受此限制；
cache read 期间禁用 05h-E0h；
发了 Change Read Column 却没把数据取完的，必须补一个 SCT 终止当前页突发，否则下一页数据作废。

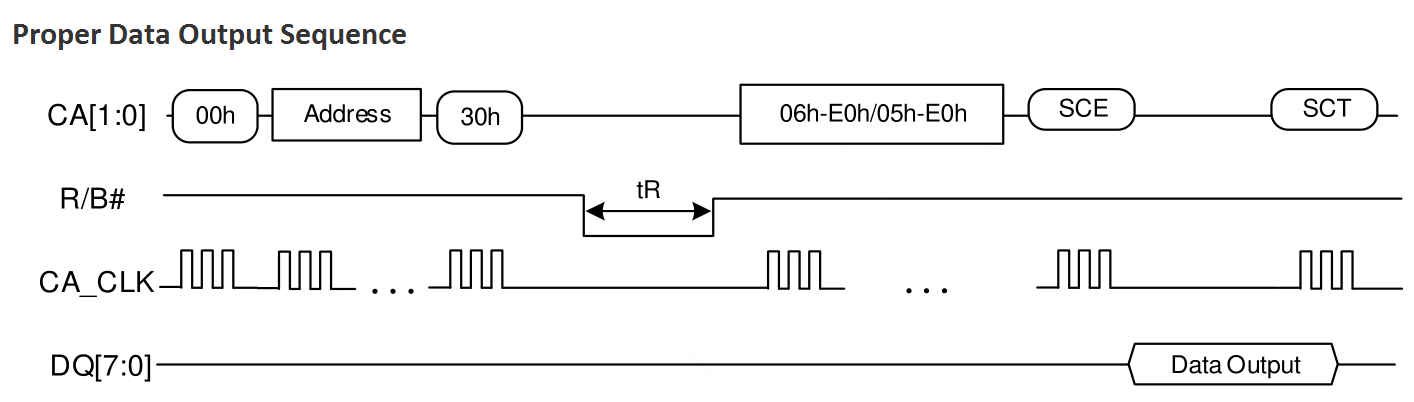

正确序列（00h → 地址 → 30h → 等 tR → 06h-E0h/05h-E0h → SCE → 数据输出 → SCT）：

8.2 复位前先”灭火”

发 FFh（整体复位）或 FAh（按 LUN 复位）之前：

若该 CA_CE# 上有 LUN 正在数据输出（RE 翻转中）或数据输入（DQS 翻转中），必须先发 SCT 终止突发；
复位命令前必须先做一次命令指针复位（把 CA_CE# 拉高一下，见 §4.3），确保芯片从包头边界开始接受复位命令。

FAh 的独特优势：可以只复位某个 LUN 而不打断同一 CA_CE# 下其他 LUN 的数据突发——前提是该 LUN 没在为正在突发的 LUN 提供非目标 ODT，或其 ODT 不受复位影响。

8.3 编程流程变了：12h + SCE/SCT + 78h 选 LUN

地址输入后必须发 12h 命令包（SCA 专属节奏；tADL 从 12h 之后才开始计算）；
数据突发用 SCE 启动、SCT 收尾。即使 80h/85h/81h 不带任何数据，也要补 SCE+SCT；
多 LUN 交织编程时，切去别的 LUN 干活后，回到当前 LUN 必须先发 78h 选回该 LUN，且 78h 要放在 11h/1Ah/10h 之前（也可放在 SCE/SCT 之前）；
85h（copy back）交织编程前必须先发 Read Status Enhanced（78h）。

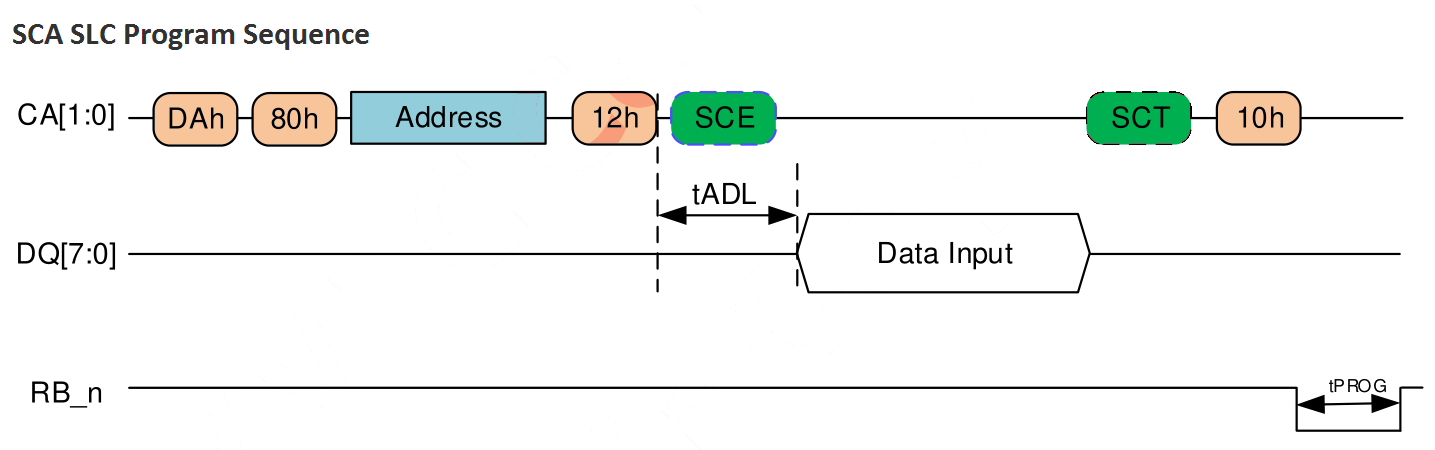

SCA SLC 编程标准序列（DAh → 80h → 地址 → 12h → SCE → 数据输入 → SCT → 10h → tPROG）：

其他常用序列：

TLC 多平面无 dummy busy：80h+PlaneA地址 → 12h → SCE → 数据 → SCT → 11h → 80h+PlaneB地址 → 12h → SCE → 数据 → SCT → 10h（或 1Ah+cache 版本）；
换行地址（Change Row Address）版：第二段用 85h 接不同 BLK 地址；
LUN 交织：LUN X 数据输入中（或 SCP 暂停后）穿插 78h+LUN Y 操作，回 LUN X 时 78h 选回 → 数据输入 → SCT → 10h/11h。

九、电气与时序速查

9.1 AC/DC 电平

类别	参数	规格
CA 输入	VIH.CA(AC) / (DC)	≥ 0.8 × VccQ / ≥ 0.7 × VccQ
CA 输入	VIL.CA(AC) / (DC)	≤ 0.2 × VccQ / ≤ 0.3 × VccQ
CA 输出	VOH.CA(DC) / VOL.CA(DC)	≥ 0.7 × VccQ / ≤ 0.3 × VccQ

说明：

输入电平规格适用于 CA[1:0]、CA_CLK、CA_CE#，以及被驱动（非悬空）状态下的 SCA 信号；
CA[1:0] 名义输出驱动强度 50Ω，不支持 ZQ 校准；
CA[1:0]、CA_CLK、CA_CE# 不端接（unterminated）运行；
所有 AC 时序测量以 0.5 × VccQ 交叉点为基准。

9.2 关键 AC 时序（节选常用项）

符号	含义	数值
tCELCLK	CA_CE# 建立 → CA_CLK 边沿	≥ 20ns
tCLKLCE	CA_CLK 保持 → CA_CE# 边沿	≥ 20ns
tCACI / tCACO	CA_CLK 输入/输出周期	≥ 8ns（最快 125MHz）
tCACS / tCACH	CA 对 CA_CLK 的建立/保持（@1V/ns 摆率）	≥ 1.2ns / ≥ 1.2ns
tCEH2	CA_CE# 最小高脉冲	≥ 30ns
tDIPW_CA	CA 最小输入脉宽	0.33 × tCACI
tCLKCA	CA_CLK → CA 输出延迟	≤ 30ns
tCECAZ	CA_CE# 拉高 → CA 进 Hi-Z	≤ 30ns
tW2R_CA	输出包头最后 CA_CLK → 首个读出 CA_CLK	≥ 20ns
tR2W_CA	最后读出 CA_CLK 下降沿 → 下一个包头起始 CA_CLK 上升沿	≥ tCACOPST + tCEH2 + tCELCLK
tSCRES	RE_n 有效 → SCE 包最后 CA_CLK 低	≥ 10ns
tSCR	SCE 包最后 CA_CLK 边沿 → RE_n 拉低	≥ 50ns
tSCDQSS	DQS 拉高 → SCE 包最后 CA_CLK 低	≥ 10ns
tSCD	SCE 包最后 CA_CLK 低 → DQS 拉低	≥ 50ns
tSCZ	SCT/SCP 包最后 CA_CLK 下降沿 → DQ/DQS/DBI 进 Hi-Z	≤ 50ns
tNODT_ON/OFF	NTO 包最后 CA_CLK 下降沿 → ODT 开/关	≤ 60ns
tWLCEL_CA	使能 SCA 后 CA_CLK 拉低 → 首个 CE# 拉低	≥ 100ns
tV2CE	Vcc/VccQ 有效后 CA_CE# 保持高的时间	≥ 200ns
tWPRE2 / tRPRE2	DQS / RE_n 前导码	≥ 25ns / ≥ 30ns
tWPST_CA / tRPST_CA	DQS / RE_n 后导码对 CA_CLK	≥ 6.5ns / ≥ tDQSRE+0.5×tRC
tWPSTH_CA / tRPSTH_CA	最后 CA_CLK 边沿 → DQS / RE_n 后导码保持	≥ 50ns / ≥ 50ns
tDQSRE	RE_n → DQS 输出延迟	≤ 25ns

十、ODT 配置速查

SCA 模式下的 ODT 阻值通过 Feature 地址配置：

NV-DDR3：Feature F5h

P1[7:4]：数据输入时 DQ/DQS 的 Rtt & ODT
P2[3:0]：数据输出时 DQ/DQS 的 Rtt & ODT
P2[7:4]：RE_n 的 Rtt & ODT
档位：0001=150Ω、0010=100Ω、0011=75Ω、0100=50Ω、0101=37.5Ω、0110=30Ω、0111=25Ω、0000=禁用

NV-LPDDR4：Feature 22h

P2[7:4]：DQ/DQS 输入 LTT ODT
P3[7:4]：RE 输入 LTT ODT
P4[3:0]：DQ/DQS 输出 LTT ODT
档位：0001=300Ω、0010=150Ω、0011=100Ω、0100=75Ω、0101=60Ω、0110=50Ω、0111=42.9Ω、1000=37.5Ω、0000=禁用（默认）

十一、上手与调试建议

11.1 推荐的上手顺序

先单 CE、单 LUN、低速：把 Set Feature 切换、SCA 70h 状态读、单页 erase → program → read 跑通，再扩展到多 LUN 和交织；
切换后立即用 SCA 格式的 70h 验证：每个返回字节应为 E0h 或 60h（Ready）；返回全 00h 不是 Ready——通常意味着 CA 包格式错、PHY/控制器模式没切、通道/CE 选错，或读回路径（DQS 方向、采样）有问题；
状态验证不过，坚决不碰读写擦：70h 全零还继续发数据面命令，后面一定卡在”等数据有效”之类的下游超时，掩盖真正的根因；
单页成功后再扩展 multi-plane、copyback、多 CE、高速训练和 NTO/ODT 调优。

11.2 切换验证”门禁”流程

Feature Set 成功（每个 CE 都发到 EFh/02h/P3=80h）？
  └─ 否：保持传统模式，打印失败原因，停止 SCA 测试
  └─ 是：满足 tFEAT/tCSD 后切主机侧为 SCA
           ↓
        SCA 70h 对全部 CE 均 Ready（E0h/60h）？
           └─ 否：禁止读写擦分支，保留波形和日志
           └─ 是：允许单 erase → program → read 最小验证

11.3 波形检查清单

抓 SCA 波形至少包含：CA[1:0]、CA_CLK、CA_CE#、目标 CE#、DQ[7:0]、DQS、R/B#，以及 channel 标识。逐项确认：

检查点	正常现象	异常含义
目标通道	波形是要测的 channel	抓错通道会把别处的训练误判为切换失败
Set Feature 命令	传统阶段出现 `EFh 02h`	没找到说明代码没走到切换路径
Feature 数据	P3=`80h`（P3[7]=1）	P3=`00h` 不会由 Feature 进入 SCA；注意序列里的 `80h` 是 P3 数据，不是 Program Setup 命令
等待时间	Feature 写结束至首个 SCA 命令满足 tFEAT/tCSD	过早发 CA 包，NAND 还没切完
CA_CLK 初始化	首个 CA_CE# 拉低前 CA_CLK 已为低（tWLCEL_CA）	上电后 CA_CLK 还是高就拉 CE，必挂
首个 SCA 命令	SCA 格式的 `70h` CA 包	传统格式 `70h` 无法验证已切换的 NAND
状态返回	DQ/DQS 有效返回 E0h/60h	全零且无有效 DQS：查 CA 时序、PHY 模式、读回方向
