NAND Flash：我们身边的”数据仓库”

什么是 NAND Flash？

它是一种非易失性存储介质，就像一个不需要插电也能保存文件的”保险柜”——即使断电，数据也不会丢失。

无处不在的身影

U 盘、SD 卡、固态硬盘（SSD）、手机存储……从消费电子到工业设备，它几乎无处不在。

为什么选择它？

速度快、体积小、功耗低、抗震性强，彻底改变了我们存储和使用数据的方式。

数据的最小容器：浮栅晶体管（Floating-gate MOSFET）

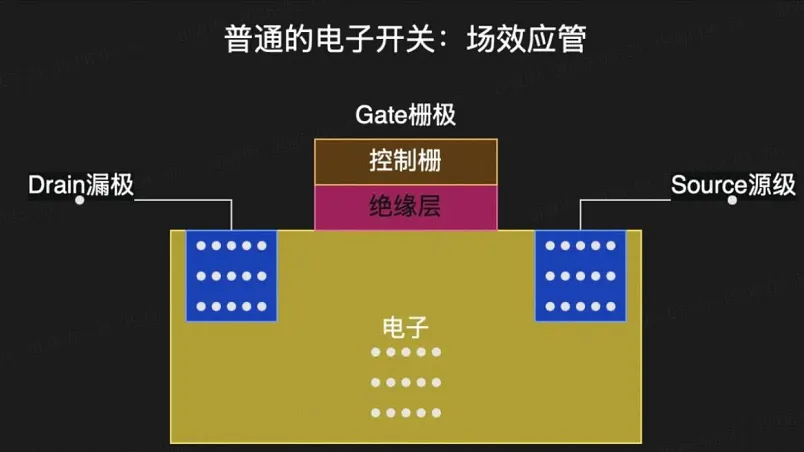

结构：单一控制栅极，如同普通的门
功能：仅控制电流通断，类似物理开关
特点：易失性，断电或撤去电压即恢复初始状态

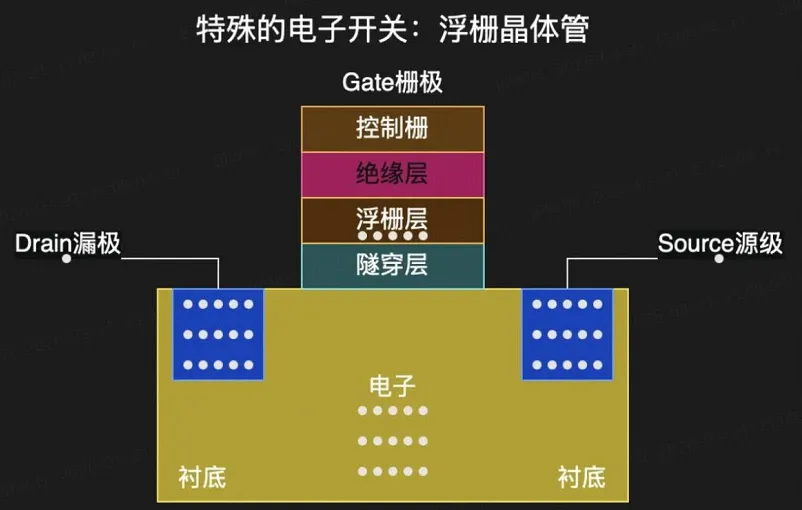

结构：控制栅极 + 悬浮”浮栅”结构
功能：通断控制 + 捕获电子并长期保存
特点：非易失性，电子一旦被浮栅捕获便很难逃逸

核心差异：浮栅（Floating Gate）的存在，让晶体管从”临时开关”进化为”永久记忆体”。

NAND Flash 核心原理：如何”写入”和”清空”数据？

施加高电压，将电子”注入”浮栅。浮栅捕获电子后，晶体管的阈值电压升高，代表存储了数据 “1”。

施加反向高电压，将电子从浮栅中”吸出”。浮栅失去电子后，阈值电压降低，代表恢复为初始状态 “0”。

核心机制：NAND Flash 的读写本质，是通过电压控制浮栅（Floating Gate）中电子的”进”与”出”。电子的有无直接决定了存储单元的阈值电压，从而在电路层面区分出逻辑状态 “1” 和 “0”。

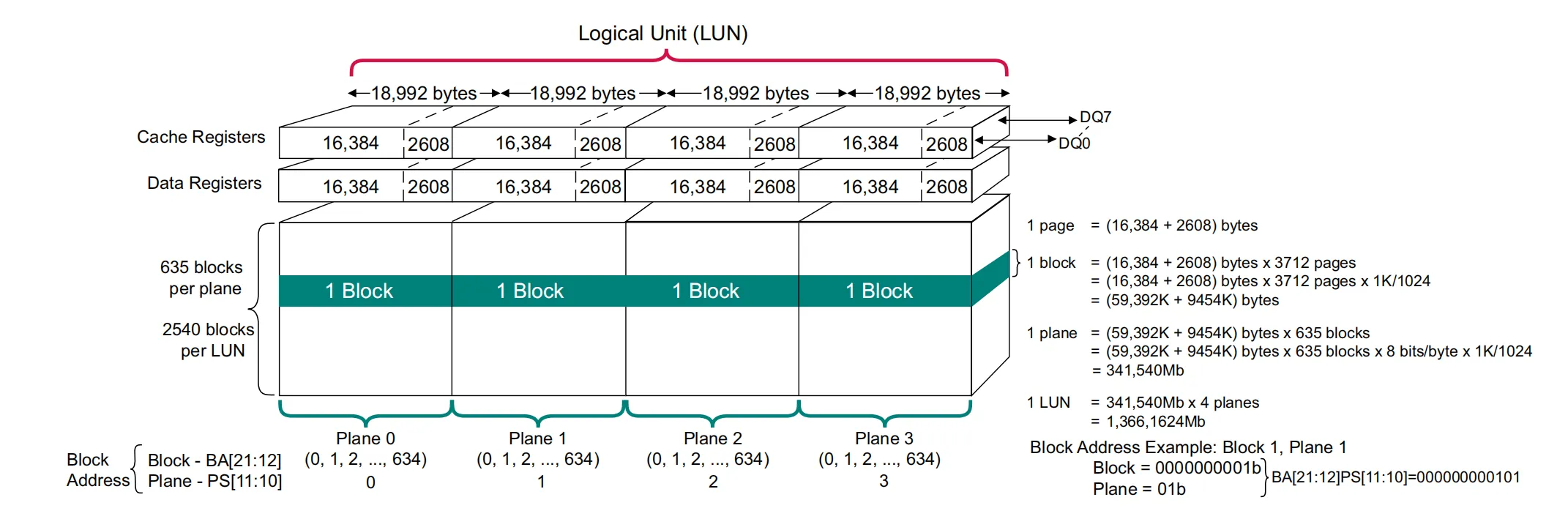

NAND 的”仓库布局”：从货架到整个仓库群

存储单元的层级映射：Cell → Page → Block → Plane → LUN

Cell（存储单元）：最小的存储单位，即浮栅晶体管。好比一个货架。
Page（页）：由多个 Cell 组成，是最小的读写单位。好比一个抽屉。
Block（块）：由多个 Page 组成，是最小的擦除单位。好比一个独立的储物间。
Plane（平面）：由多个 Block 组成。好比一个楼层。
LUN（逻辑单元号）：由一个或多个 Plane 组成，是芯片级别的逻辑单元。好比一栋楼。

关键规则：Page 是读写单位，Block 是擦除单位

读写操作（Read / Program）

操作粒度灵活，以 Page 为基本单元。可以快速读取或写入一页数据，就像从书架上取一本书一样便捷。

擦除操作（Erase）

操作粒度较大，必须以 Block 为基本单元。若要修改某一页数据，必须先”清空”该页所在的整个 Block——类似清空整个文件夹，而非单个文件。

为什么 Block 是最小擦除单元？

从物理结构上看，Block 是共用同一个衬底（Source）的所有 Wordline 的集合——所有 Cell 的源极都连在一起。对 Block 执行擦除操作时，实际上是对衬底施加一个高电压，将整个 Block 内所有 Cell 的浮栅电子”吸”出来。因此无法单独擦除 Block 中的某一个 Page——擦除操作影响的是整个 Block。

重要限制：NAND 不支持原地更新（In-Place Update）

这意味着修改数据需要”先擦后写”，且擦除范围是整个 Block。这也是 SSD 需要垃圾回收（Garbage Collection）和磨损均衡（Wear Leveling）等机制的根本原因。

Die 与 LUN：物理与逻辑的对应

Die 和 LUN 到底是什么？

Die（晶粒/裸片）是一个物理概念——从硅晶圆上切割下来的独立芯片，包含完整的 NAND 存储阵列和外围控制电路。

LUN（Logical Unit Number，逻辑单元号）源自 SCSI 协议，被 NAND 厂商借用来表示可独立接收和执行命令的最小单元。

在 NAND Flash 领域，Die 和 LUN 基本等价。严格来说：

Die 是物理上的芯片实体
LUN 是逻辑上可独立寻址的单元

一个 Package 可以包含多个 Die

Package（封装颗粒）就是 SSD PCB 上的黑色小方片——NAND Flash 颗粒。一个 Package 可以包含：

单 Die Package：仅封装一颗 Die
多 Die Package：多颗 Die 垂直堆叠

LUN 的独立性

每个 LUN（Die）是一个独立的命令执行单元：

同一时间，一个 LUN 只能执行一个命令序列
不同 LUN 可以并行执行不同的命令
LUN 之间共享同一个 Package 的数据总线，但通过不同的 CE（Chip Enable）片选信号来区分
